本系統消化吸收歐洲先進技術，在手工焊制的基礎上自主研制開發出的國內第一臺平面桁架焊接生產線，是集矯直、折彎成形、焊接、剪切和收集等功能與一體，采 用數字程序控制的全自動焊接生產線，是實現平面鋼筋桁架自動化生產的專用設備；該設備生產效率高，調整簡便，除可焊接普通平面桁架外，也可焊接主筋折彎的 平面桁架，可應用于樓房、大型廠房及場館建筑、高速鐵路等領域。

本系統主要采用下列控制元件

觸摸屏：昆侖通態15寸觸摸屏 TPC1561H

PLC   : 三菱Q02HCPU

             QD75P4

             Q64AD

             QX40-S1

             QY40P

伺服電機：安川SGMAV-02ADA

變頻器   ：臺達VFD-037M23A

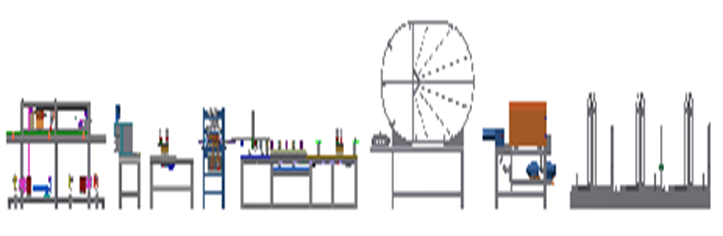

系統工藝圖

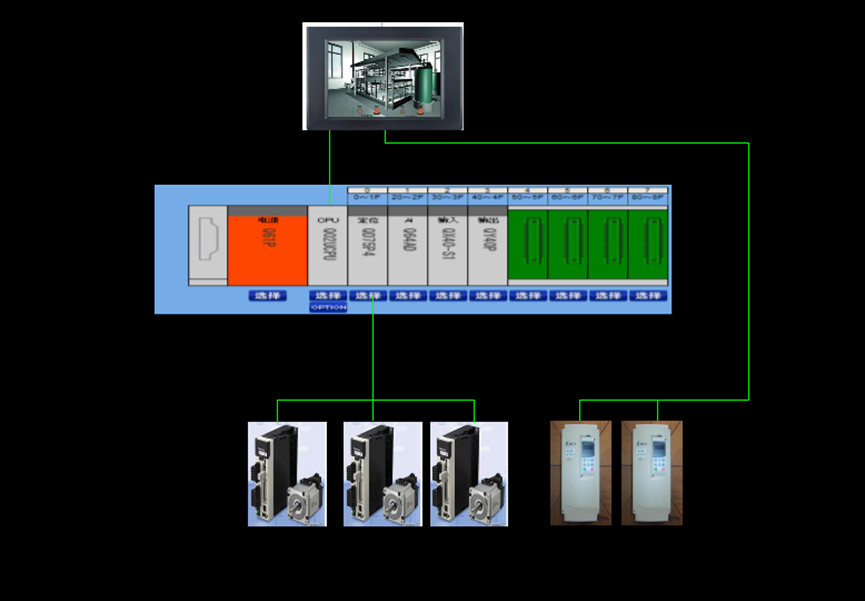

網絡拓撲圖

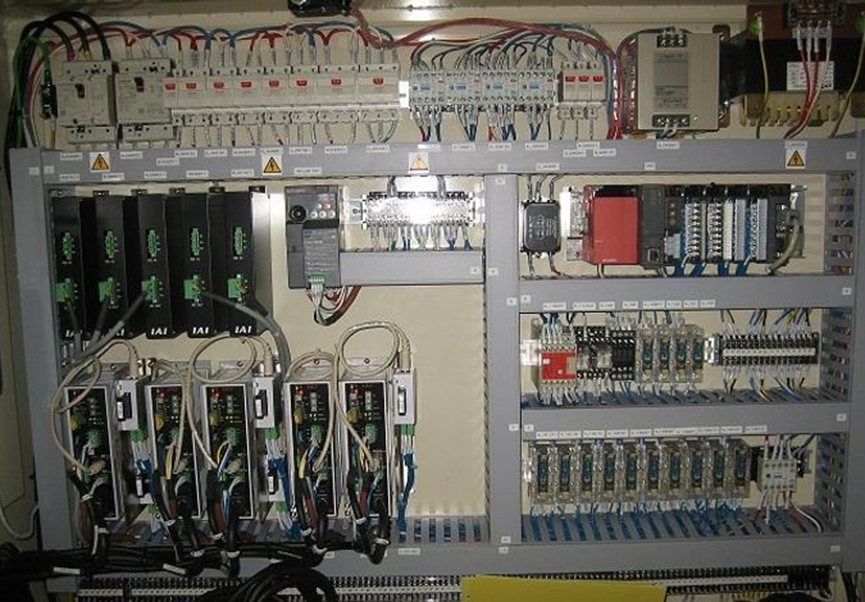

現場控制柜
