本系統一共分3級廢液處理系統,1級向2級排液,2級向3級排液；

3級處理系統負荷滿了,2級不可向其排液,,2級處理負荷滿了,1級不可向其排液。

一共有8個罐子,,每個罐子有4個液位,,分別是HH   H  L  LL

正常情況下,廢液到了H液位啟動排液泵,到了L液位停止排液泵.

發生故障停止排液泵,

HH液位有信號啟動排液泵,并且發出報警,LL液位停止排液泵并且發出報警,

空開跳閘屬于故障,熱繼電器動作屬于故障,,HH液位有信號屬于故障但不停泵,LL液位有信號屬于故障要停泵

LL液位沒有信號,,L有信號 ,或者H液位有信號,或者HH液位有信號屬于故障,

L液位沒有信號,H液位有信號或者HH液位有信號屬于故障

H液位沒有信號,HH液位有信號,屬于故障

本級發生故障,要向上級告知,,上級將不可向其排液,

下級負荷沒有滿,,本級才可向其排液

電氣控制系統采用日系三菱Q系列CPU

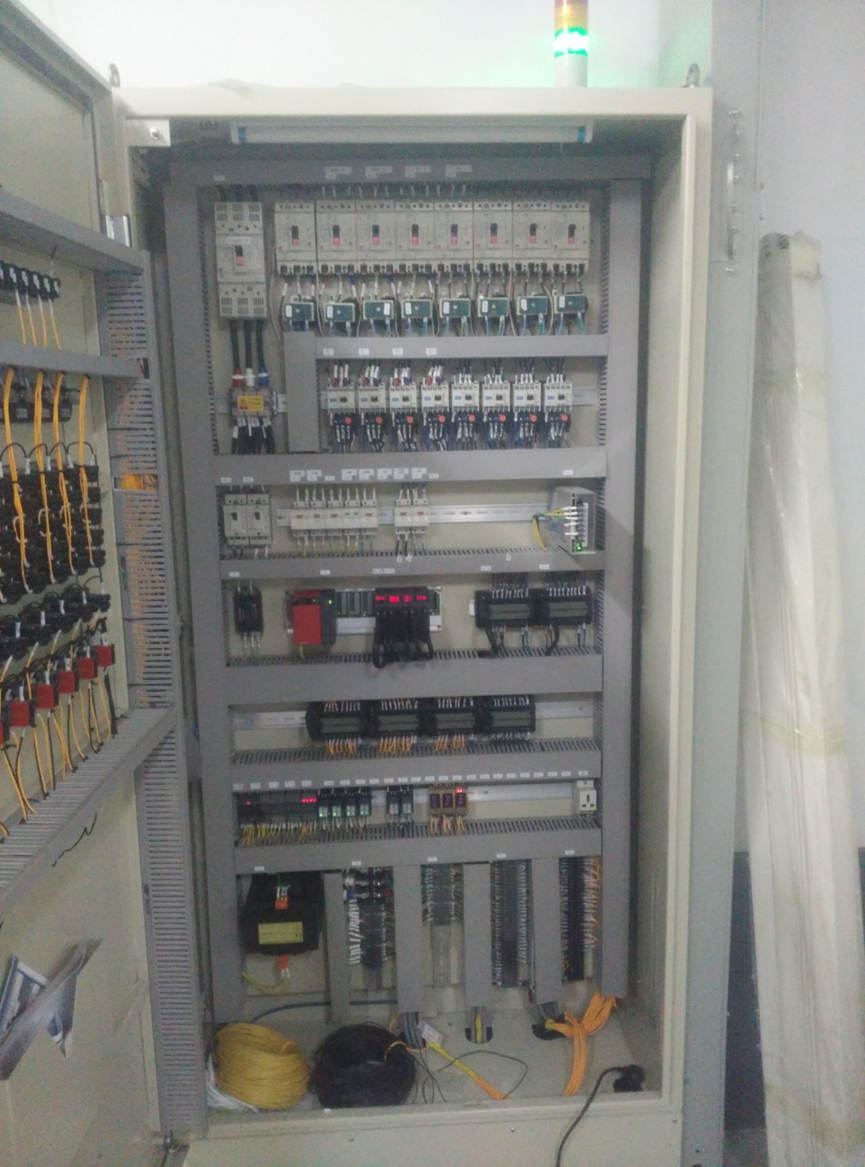

控制柜1

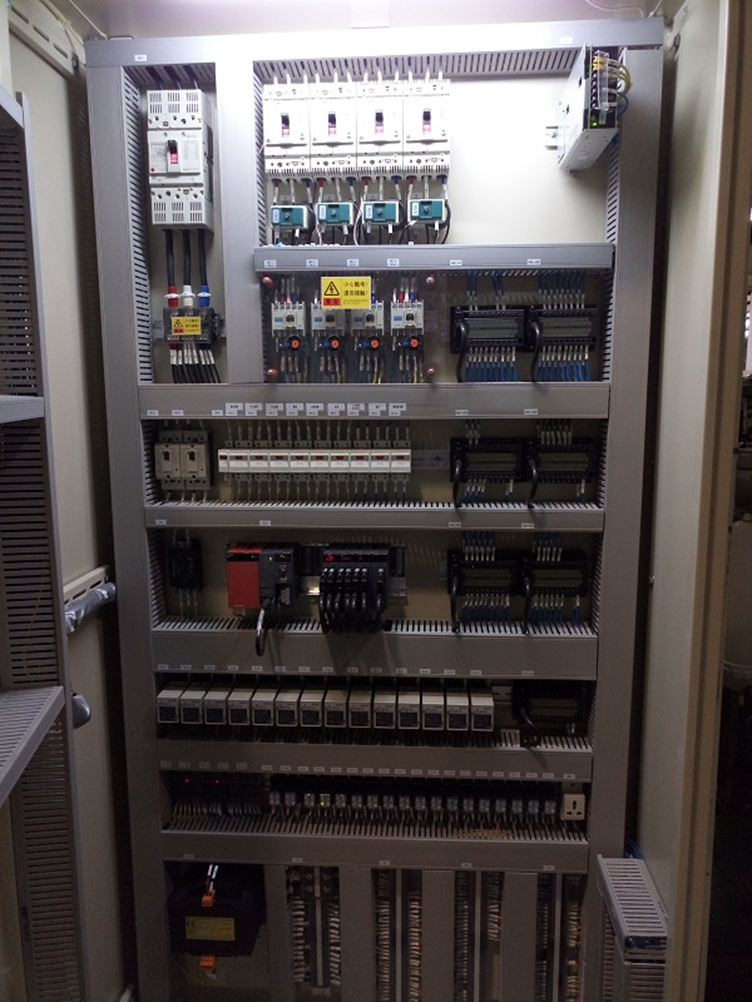

控制柜2

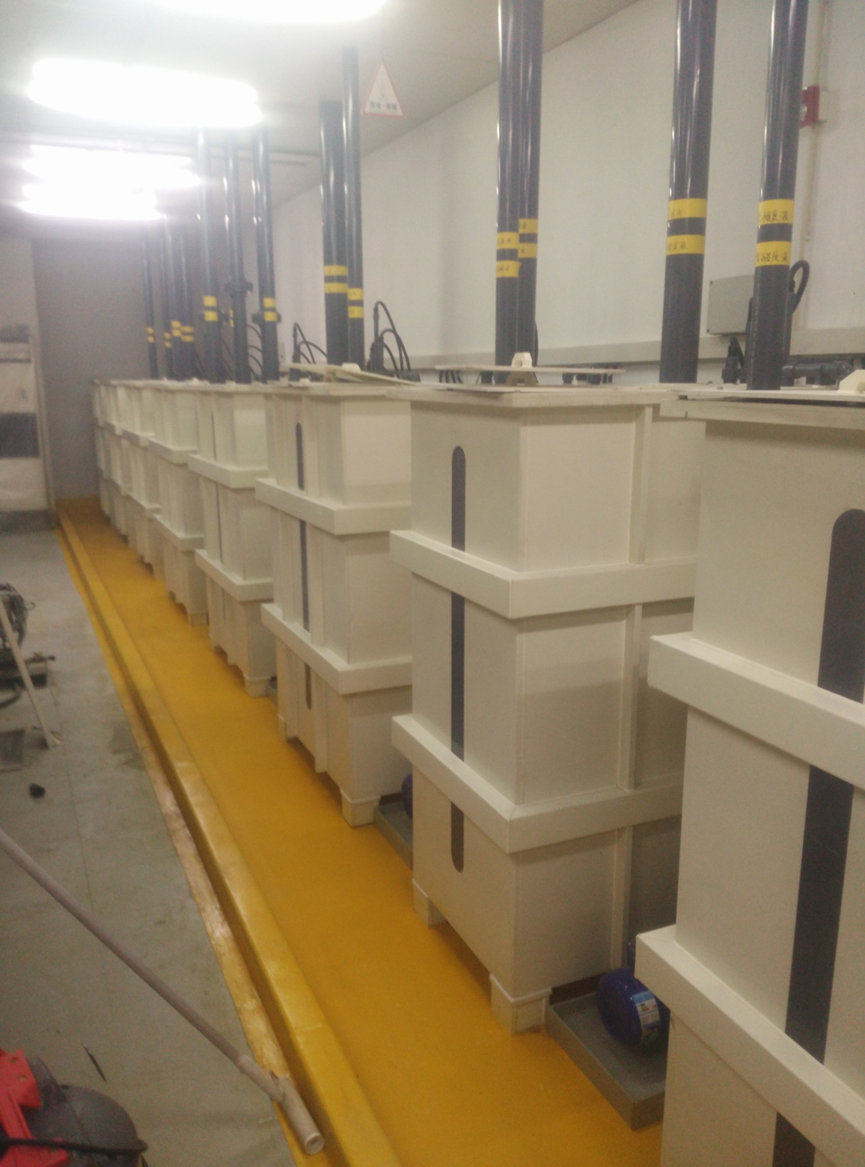

施工現場

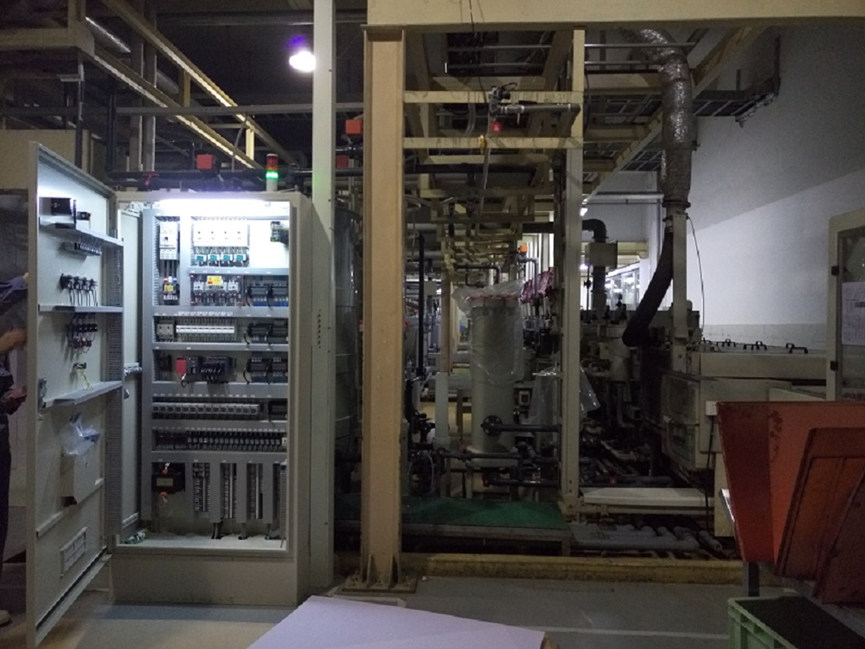

現場調試
